有悦· MK1700CS清废模切机

产品描述
产品特点
技术参数
电子样本



有悦·MK1700CS清废模切机是江南股份专门为大幅瓦楞市场开发的一款模切机。超大幅面（1700mmx1260mm）模切解决方案，适用范围为l-8.5mm各类瓦楞纸。适用于多拼的啤酒箱、家用电气箱，淘宝箱、快递箱、彩裱外箱大幅面模切的需求等。江南股份结合自身的品牌优势，为瓦楞市场带来了新的发展思路。

该设备刀版、清废板配备了中心定位系统和快锁系统，减少活件换版的准备时间，提升操作体验感， 提高生产效率。最高速度可以达到6000张/小时，模切精度在±0.1mm。整机电控设计满足国家安全标准，同时兼顾操作需求优化逻辑控制、具备远程维护接口。



扫二维码用手机看
未找到相应参数组，请于后台属性模板中添加



高速稳定 降本增效

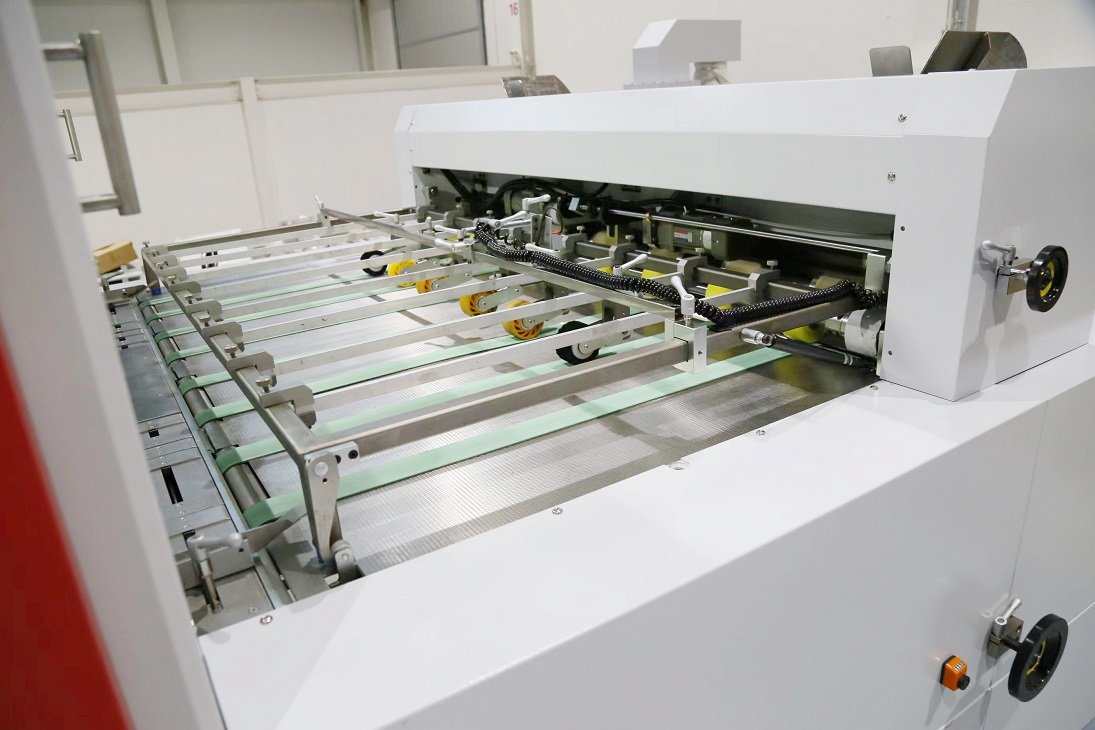

输纸单元

  • 新一代前沿送纸装置，将高速印刷机前沿送纸技术及模切机送纸特点相结合，送纸精度高，吸力强劲
  • 辅助送纸装置增加了动力，更有利于纸张的稳定输送
  • 大扭矩伺服电机驱动，控制纸张到位减速，确保纸张到达前规时平整
  • 瓦楞纸专用加长推规、及加宽前规挡片，确保定位的准确
  • 气动侧齐纸装置，前挡板可电动调整高低
  • 配备左右各一套侧定位推规，保证纸张侧定位精度

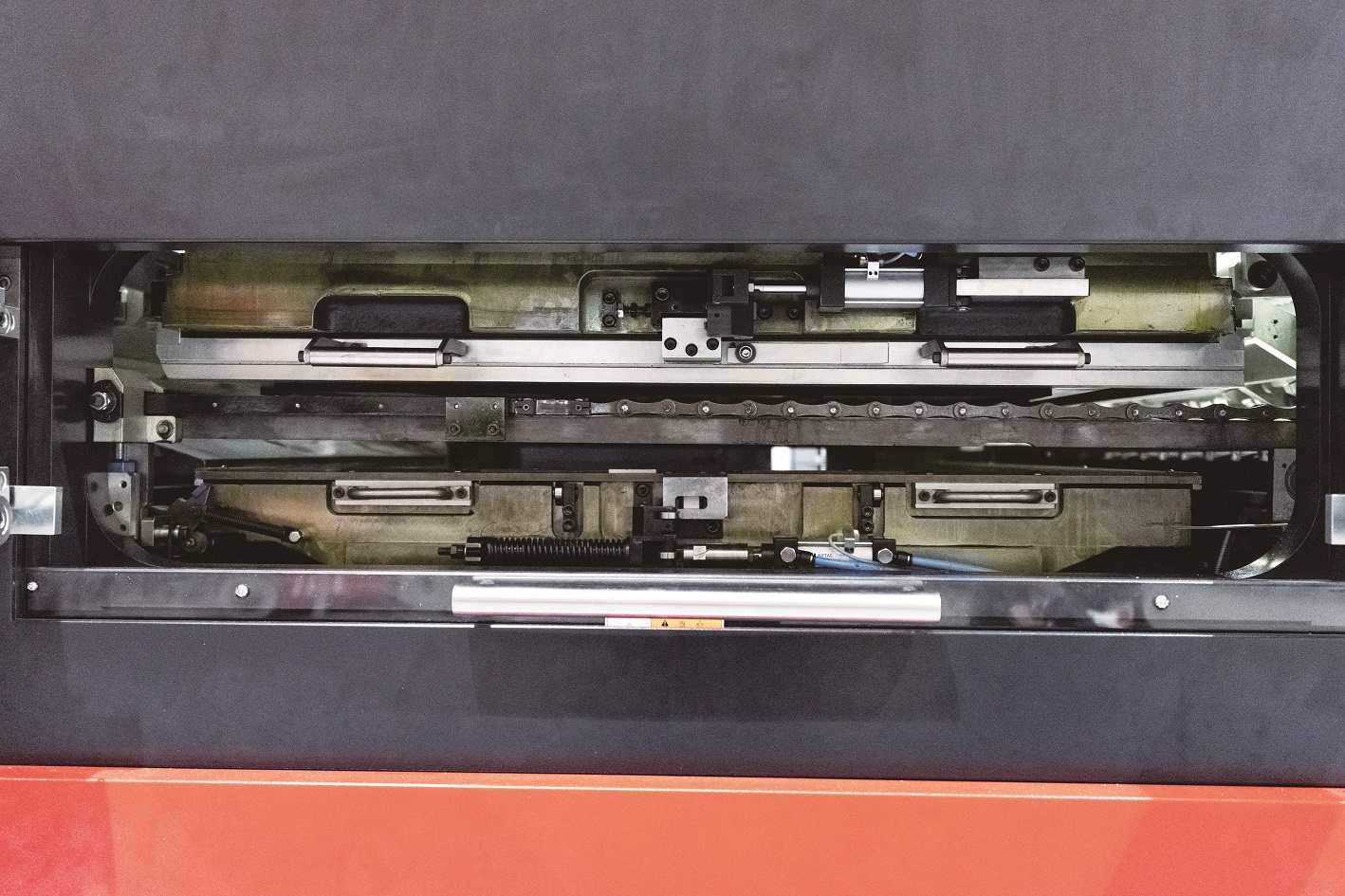

模切单元

  • 电动压力调整，最大模切压力400吨
  • 空张及落纸检测系统
  • 版框及下垫板均采用气动锁紧方式，操作更加方便
  • 模切刀版中心定位
  • 下垫板配备气垫托起装置，推拉更顺畅

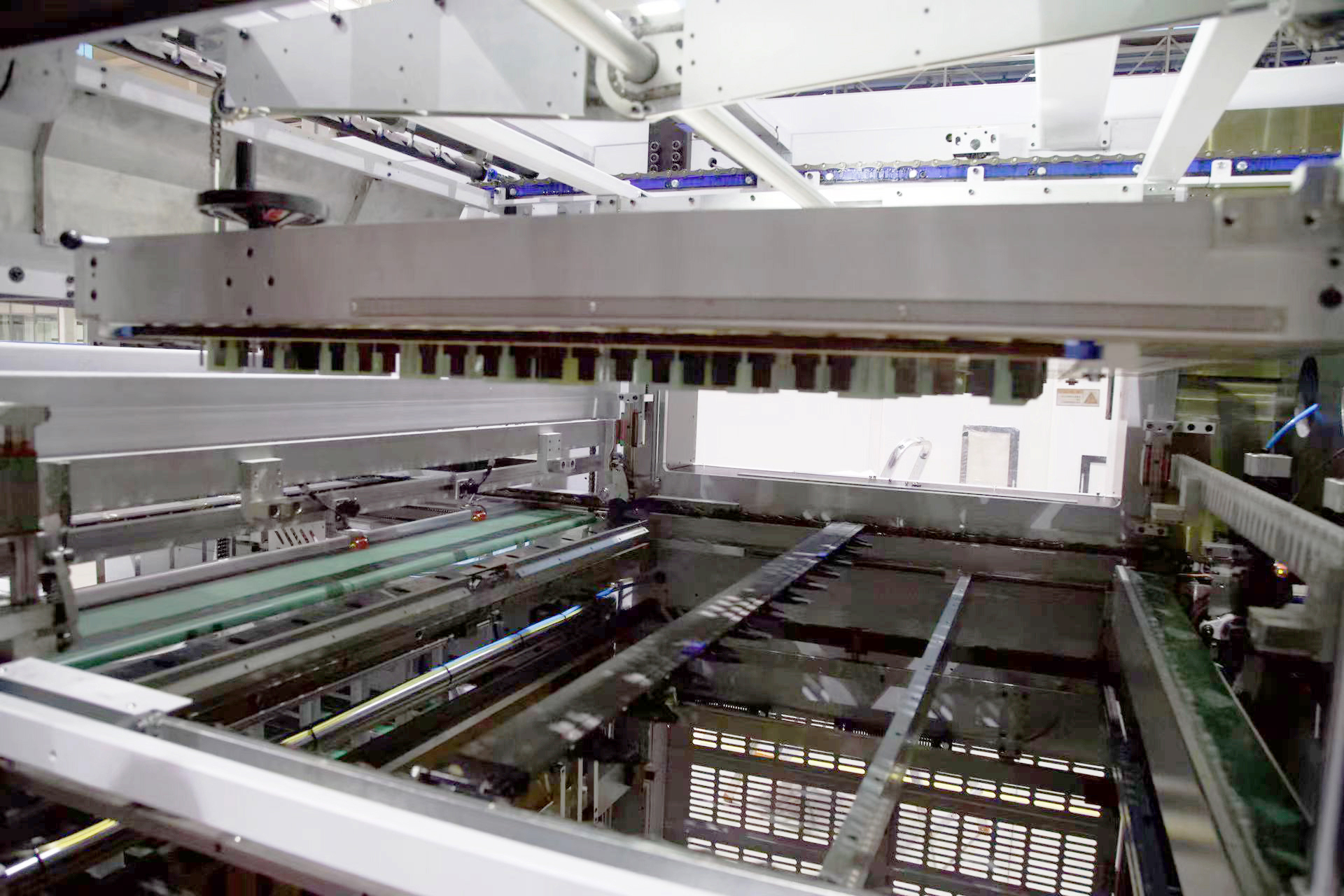

清废单元



  • 清废上框电动抬起，操作方便
  • 清废上框、中框均采用中心定位方式，换版迅速快捷

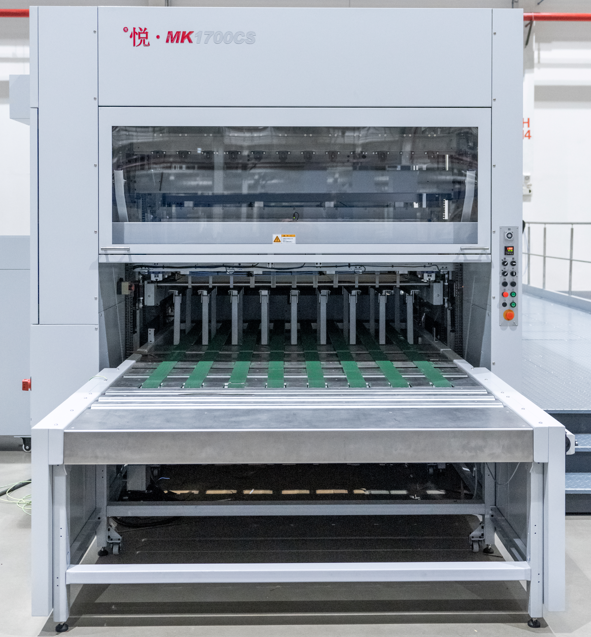

收纸单元
  • 标配清叼口功能及叼口废边输出装置
  • 收纸纸堆前后及侧面的拍齐装置
  • 电动组合式副收纸装置，可实现不停机收纸
  • 收纸处具备两种收纸方式，供客户选择：高堆垛方式（可选配自动化物流）和输送带收纸方式

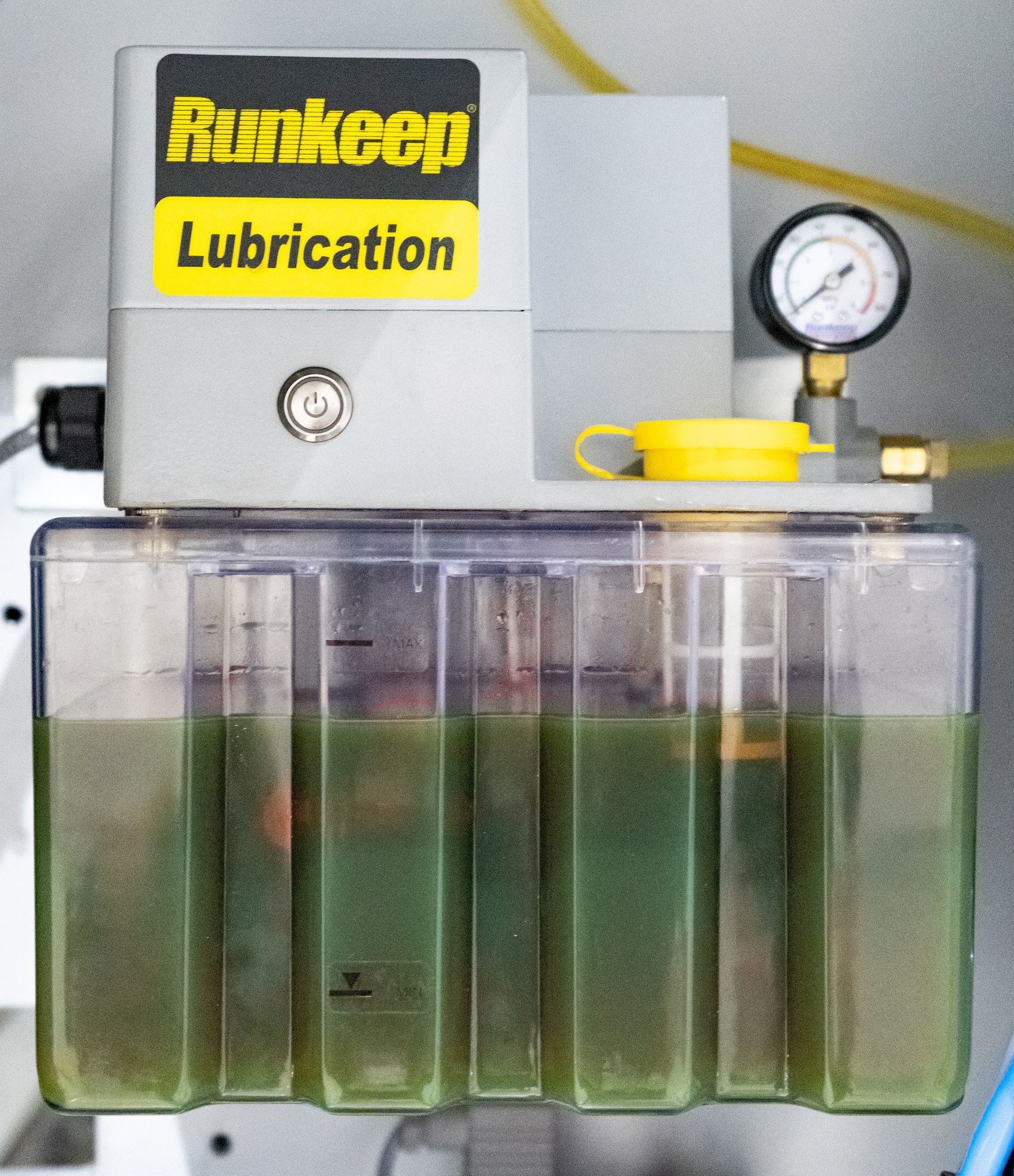

润滑系统


整机主要运动部件的润滑采用集中自动 润滑系统，有效减少设备维护保养时间、延长设备使用寿命

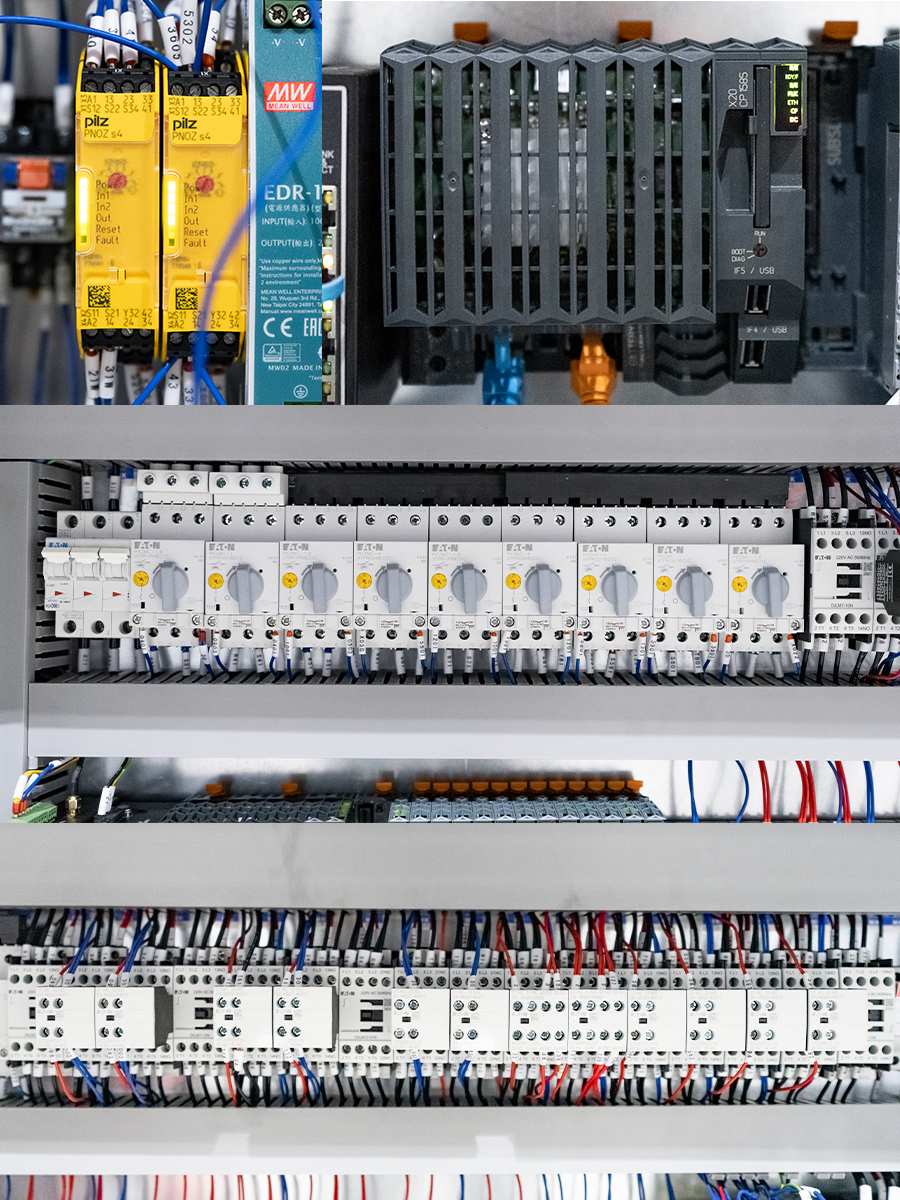

控制系统

  • 整机采用贝加莱控制系统
  • 电气控制元件采用模块化设计，维护更简便
  • 整机电控设计满足国家安全标准，同时兼顾操作需求优化逻辑控制、具备远程维护接口

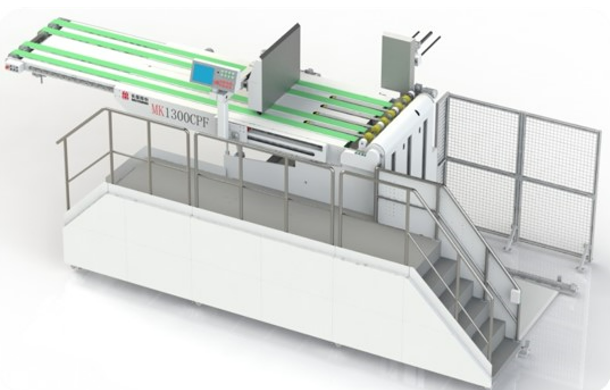

Prefeeder 170 预送纸机（可选配）



给纸方式

提供翻转，垂直两种给纸方式：翻转给纸作业省时省力，垂直给纸上纸灵活性高；



输送方式

提供鱼鳞、矮堆两种输送方式：鱼鳞方式输送纸板平稳；矮堆输送纸板可以有效的避免鱼鳞对产品表面产生的划伤。两种方式可一键切换；



辅助接纸

整理部增加辅助接纸功能，减轻劳动者的作业强度。





最大用纸幅面 1700mm*1260mm
最小用纸幅面 650mm*450mm
最大模切幅面 1700mm*1245mm
纸张规格 1-8.5 mm,  (E、B、C、A和AB瓦楞纸板）
咬口调整范围 12-18mm(第一刀线为标准20mm时）
最大压力 4.0MN
最高机械速度 6000 s/h
最大给纸堆高 400mm（下吸式给纸）
最大收纸堆高

1450mm（含托盘），高堆收纸方式

180mm（计数堆垛输送方式）
